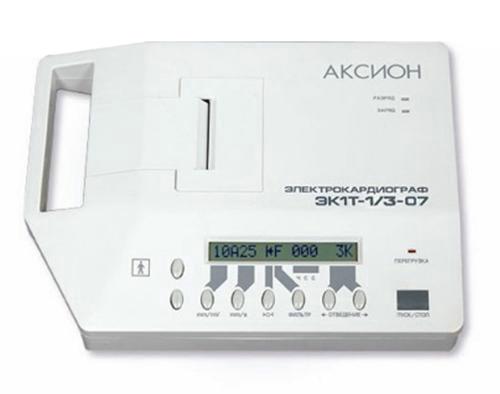

Электрокардиограф портативный ЭК1Т-1/3-071/3 канальный «Аксион» является переносным прибором с регистрацией ЭКГ на термобумаге (подключается к ПЭВМ типа IBM PC через COM-порт посредством интерфейса RS-232).

Электрокардиограф портативный ЭК1Т-07 предназначен для измерения, графической регистрации биоэлектрических потенциалов сердца при диагностике состояния сердечно-сосудистой системы человека, вывода изображения ЭКГ на дисплей ПЭВМ и печати на принтере ПЭВМ.
Электрокардиограф портативный ЭК1Т-07 обеспечивает регистрацию отведений I, II, III, aVR, aVL, aVF и V1–V6 при ручном и автоматическом режиме работы.


Таблица 1 — Технические характеристики электрокардиографа портативного ЭК1Т-1/3-07

Наименование

Значение

Диапазон входных напряжений (мВ)
0,03–5
Чувствительность (мм/мВ)
5, 10 и 20
Относительная погрешность при измерении напряжения в диапазоне 0,1–0,5 мВ (%)
±15
Относительная погрешность при измерении напряжения в диапазоне 0,5–4 мВ (%)
±7
Нелинейность (%)
±2
Эффективная ширина записи канала не менее (мм)
40
Эффективная ширина записи трех каналов не менее (мм)
48
Скорость движения носителя записи с погрещностью ±3% (мм/с)
25 и 50
Относительная погрешность при измерении интервалов времени в диапазоне 0,1–1,0 с (%)
±7
Постоянная времени не менее (с)
3,2
Сетевое напряжение питания с частотой 50 Гц (В)
220±22
Автономное напряжение питания от встроенной аккумуляторной батареи
(ниже ее можно всегда купить/заказать на нашем сайте) (В)
7,2
Время установления рабочего режима после включения не более (мин)
1
Время непрерывной работы прибора от сети переменного тока не более (ч)
8
Мощность, потребляемая от сети переменного тока не более (В·)
20
Кол-во зарегестрированных ЭКГ при автономной работе от заряженного аккумулятора не менее (шт)
60
Время заряда аккумуляторной батареи не более (ч)
12
Габаритные размеры аппарата без кабеля пациента (мм)
296х217х66
Габаритные размеры сетевого блока питания без соединительныъ кабелей (мм)
155х77х55
Масса портативного электрокардиографа не более (кг)
1,75
Масса блока питания не более (кг)
0,95
Средний срок службы не менее (лет)
5
Средняя наработка на отказ не менее (ч)
4000


Входы данного электрокардиографа защищены от импульсов дефибриллятора с энергией до 360 Дж при работе с кабелем пациента, входящим в состав аппарата.
Электрокардиограф ЭК1Т-07 имеет автоматический и ручной режимы регистрации кардиографических отведений. В автоматическом режиме производится синхронная регистрация кардиографических отведений длительностью 3,5 секунды с выводом на печать по одному или трем каналам.

В состав изделия входят:

  • электрокардиограф портативный ЭК1Т-1/3-07 1/3 канальный переносной «Аксион»
  • блок питания сетевой
  • кабель пациента (купить — ссылка ниже)
  •  4 прижимных ЭКГ-электрода для конечностей (купить — ссылка ниже)
  • шесть грудных присасывающихся ЭКГ-электродов (купить — ссылка ниже)
  • кабель выравнивания потенциалов
  • струбцина для подключения кабеля выравнивания потенциалов
  • сумка-футляр для переноски
  • комплект запасных частей (три плавких вставки)
  • эксплуатационная документация (ниже ее можно скачать с нашего сайта)

Применяемый в Электрокардиограф ЭК1Т-07 носитель записи — рулон термобумаги. Рекомендуется применять ЭКГ-бумагу типа К5723АК12 (Россия) или TF50KS-EZC (Nippon Paper Industries) шириной от 57 до 58 мм с диаграмной сеткой или без, диаметр рулона не более 50 мм (у нас всегда можно купить данную ЭКГ-бумагу, ссылка ниже).
